Iconos personalizados para GPS Garmin (Custom Icons)

La verdad es que los iconos que de inicio traen los GPS Garmin no se adaptan demasiado bien para hacer un buen track de senderismo ya que carecen de mucha de la información necesaria sobre desvíos, giros, pendientes, collados, pasos complicados….

Después de darle muchas vueltas me he preparado una serie de iconos que puestos en los waypoint me permiten identificar mas claramente la ruta a seguir y muchas veces lo que nos vamos a encontrar.

Lo fundamental es que veamos lo mismo en la ruta cuando la preparamos en el PC con BaseCamp que cuando la vemos en el GPS. Por ello cada uno de los los iconos tienen que tener su nombre específico en el PC y en el GPS. Todos los ficheros de los iconos personalizados en el PC se nombran con un número, del 0 al 63 (pueden tener 0’s delante), tienen que ser del tipo .bmp y con un tamaño máximo de 32×32 pixel (se pueden crear o editar con Windows Paint 3D que viene de serie en Windows 10).

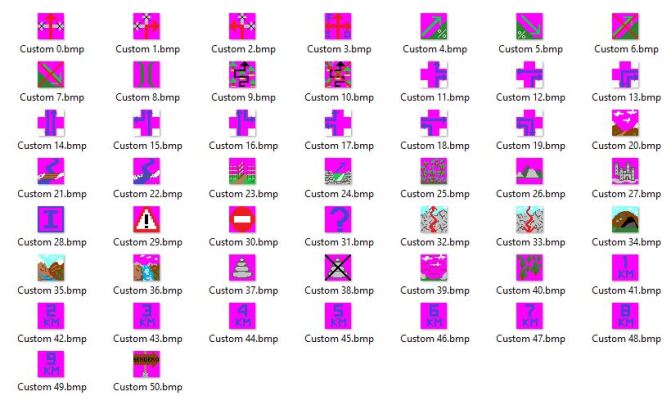

En el GPS el nombre del fichero de cada icono personalizado tiene que ser el mismo que en el PC pero anteponiendo la palabra Custom, de manera que el icono que en el PC se denomina 34.bmp en el GPS se denominará Custom 34.bmp. Si esta correspondencia no está correctamente realizada en el GPS veremos, o símbolos cambiados o las banderitas azules.

Para que BaseCamp identifique estos nuevos iconos deben estar localizados en la carpeta Este Equipo > Documentos > Mi Garmin > Símbolos personalizados de waypoint

Para que el GPS Garmin identifique estos nuevos iconos deben estar localizados en la carpeta del GPS (no de la SD que se pueda tener instalada en el GPS)\Garmin\CustomSymbols

La creación de los iconos y su modificación es sumamente sencilla con Paint 3D seleccionando el bolígrafo de pixeles al mínimo de grosor. Recordad que el color transparente de fondo (que aparece como fucsia en los iconos) es R:255, G:000, B:255.

Si alguno estáis interesado en disponer de los iconos que utilizo, decídmelo en un comentario y os envío un fichero comprimido con los 100 ficheros .bmp
